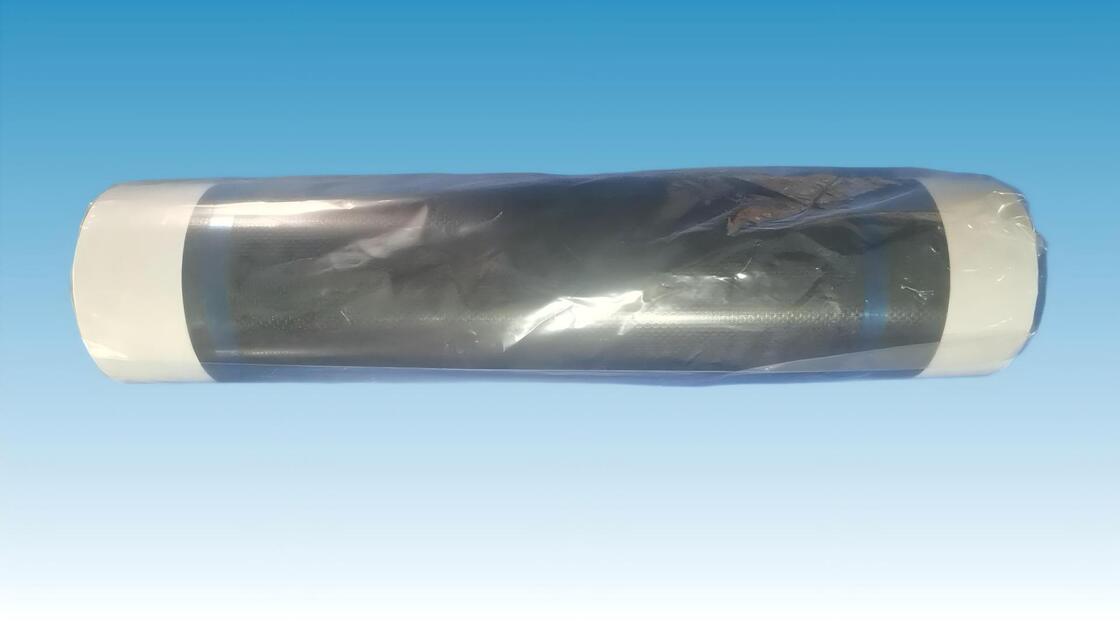

Luvas Termoencolhíveis 3LPP – Proteção de Junta em Campo de Alta Temperatura, Conforme ISO 21809-3

Mangas Termoencolhíveis 3LPP – Proteção de Juntas em Campo de Alta Temperatura, Conforme ISO 21809-3

Visão Geral do Produto

O CNP-SGL-3LPP-HT é um sistema patenteado e líder internacional de manga termoencolhível de polipropileno de três camadas (3LPP) aplicado em campo, projetado para proteção contra corrosão de juntas soldadas em oleodutos, gasodutos e aquedutos de alta temperatura. Totalmente em conformidade com a ISO 21809-3:2016, este sistema é otimizado para as condições extremas de operação de oleodutos e gasodutos do Oriente Médio e ambientes marinhos offshore, com capacidade de serviço contínuo superior a 110°C.

Construção e Estrutura em Camadas

O sistema 3LPP replica o desempenho de revestimentos de polipropileno de três camadas aplicados em fábrica através de uma estrutura de três camadas precisamente projetada:

• Camada 1 – Primer Epóxi de Alta Tg: Um epóxi modificado bicomponente, sem solvente, com temperatura de transição vítrea (Tg) ≥ 120°C, proporcionando adesão excepcional ao aço jateado (Sa 2.5). Este primer resistente a altas temperaturas forma uma base anticorrosiva robusta e garante forte ligação entre as camadas.
• Camada 2 – Adesivo PP: Um adesivo copolímero à base de polipropileno especialmente formulado que cria uma ligação de fusão permanente entre o primer epóxi e o suporte de PP. O adesivo mantém a integridade e a resistência ao descascamento mesmo em temperaturas de operação contínuas de até 120°C, com resistência ao descascamento medida de ≥ 4,5 N/mm a 110°C.
• Camada 3 – Suporte de PP Reticulado por Radiação: A camada externa utiliza tecnologia de polipropileno reticulado por radiação, curado sob feixe de elétrons para alcançar resistência mecânica superior, estabilidade UV e resistência química. Este suporte avançado fornece uma barreira robusta contra danos mecânicos, estresse do solo e fatores ambientais agressivos típicos de instalações desérticas e marinhas.

Principais Características e Benefícios

• Desempenho em Alta Temperatura: Temperatura de operação contínua de até 120°C, projetado especificamente para linhas de transmissão de petróleo bruto e gás de alta temperatura no Oriente Médio.
• Resistência Superior ao Descascamento: Oferece 27 N/mm de resistência ao descascamento a 23°C e 4,5 N/mm a 110°C (ASTM D1000), garantindo adesão confiável a longo prazo sob condições de ciclagem térmica.
• Resistente a Ambientes Marinhos: Excelente resistência à névoa salina, umidade e corrosão atmosférica marinha, tornando-o ideal para plataformas offshore e instalações de dutos costeiros.
• Instalação Rápida: Utilizando um aquecedor de indução de frequência média, cada junta é concluída em apenas 5 minutos por conjunto, reduzindo significativamente o tempo de construção em campo e os custos de mão de obra.
• Tecnologia de PP Reticulado por Radiação: Processo de reticulação patenteado e líder internacional aprimora a estabilidade dimensional do suporte, a resistência ao impacto e o desempenho de envelhecimento a longo prazo em comparação com mangas à base de PE padrão.
• Certificado ISO 21809-3:2016: Testado e qualificado independentemente pelo mais recente padrão internacional para revestimento de juntas em campo de dutos.
• Resistência ao Descolamento Catódico: Mínimo CD em temperaturas elevadas, garantindo compatibilidade com sistemas de proteção catódica de corrente impressa.

Especificações Técnicas

Aplicações

• Oleodutos de transmissão de petróleo bruto de alta temperatura (onshore no Oriente Médio)
• Gasodutos principais operando acima de 80°C
• Juntas de riser de dutos offshore e submarinos
• Pontos de entrada/saída de perfuração direcional e perfuração direcional horizontal
• Reparo em campo de revestimentos 3LPP aplicados em fábrica
• Dutos de injeção de água e água produzida

Sistema de Primer Epóxi

O primer epóxi bicomponente de alta Tg CNP-P-HT é formulado especificamente para compatibilidade com o sistema 3LPP. Com uma temperatura de transição vítrea superior a 120°C, ele mantém a integridade da adesão em toda a faixa de temperatura operacional. O primer é aplicado diretamente na área limpa da junta soldada usando rolos de espuma antes da instalação da manga, fornecendo uma camada de barreira adicional e garantindo a máxima resistência ao descascamento entre o substrato de aço e o adesivo de PP.

Embalagem e Disponibilidade

Larguras disponíveis de 300mm a 600mm e espessuras de 2,5mm, 3,0mm e 3,5mm para acomodar diâmetros de tubos de 200mm a 1800mm. Fornecido em caixas de madeira de grau de exportação padrão com revestimento à prova de umidade. Dimensões personalizadas e configurações de rolo a granel disponíveis mediante solicitação.
